The Squeeze Box
September 19th, 2009 | Тема: Чертежи | 1 коментар »
Тази яхтичка (на снимката е без мачтата) е създадена да върши това, което (според създателя й) спасителните салове не могат - да запази живота на двама човека, ако корабът им потъне. Какво се предлага на двамата пасажери - здрава конструкция, платна, 50 л. вода, 25 кг. суха храна, 25 сигнални ракети (ако се използва като спасителна лодка), авариен радиобуй, газов котлон, навигационни прибори, спасителни жилетки, книги, колода карти и две бутилки ром.

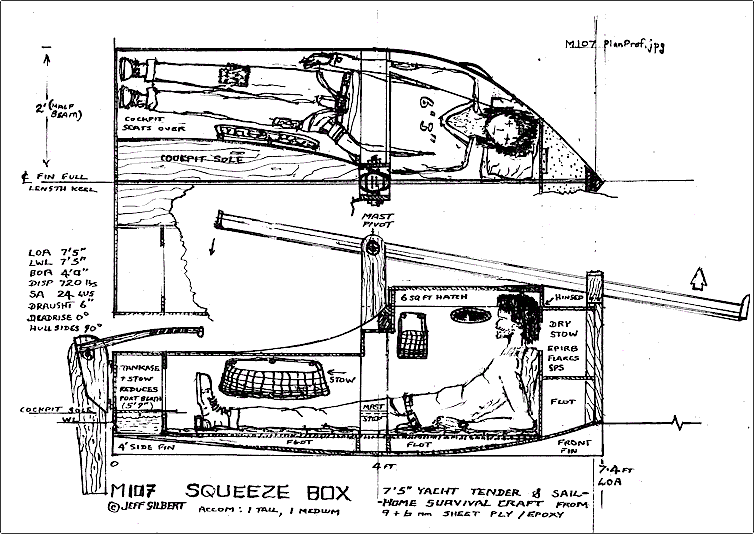

Тази лодка е доста тежичка - водоизместването й с двама човека на борда е 350 кг. Койките са дълги съответно 1,96 и 1,78 м., ако се използват листове шперплат с размери 2,44х1,22. Дължината на корпуса е 2,2 м., с 5-сантиметров форштевн - 2,25 м. Теглото на корпуса с провизии за 3 седмици е 190 кг. Има сандъци за продуктите, мрежички (като тези в купетата на влаковете) за дребни вещи, резервоари за вода. При пълно натоварване газенето е само 15 см., достатъчни са плавателни блокове с обем 300 кг. за да стане лодката непотопяема - по проект те се намират под пайолите (което е грешка!) и в носа. Ширината е 1,22 м. Когато времето позволява, се отваря люка на покрива на рубката с площ 0,55 кв.м., той е напречно разделен така, че всяка половина може да се отваря при спусната мачта. Използва се шпринтово или рейково безгиково платно с площ 2,2 кв.м. Ходовите качества вероятно са ужасни при нулева килеватост и такива съотношения дължина/ширина и площ на платното/водоизместване.

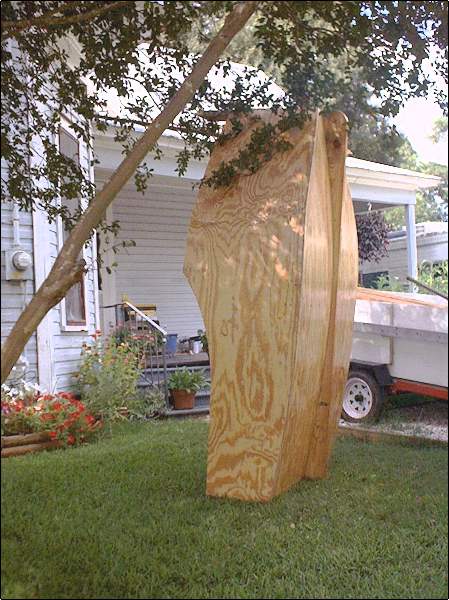

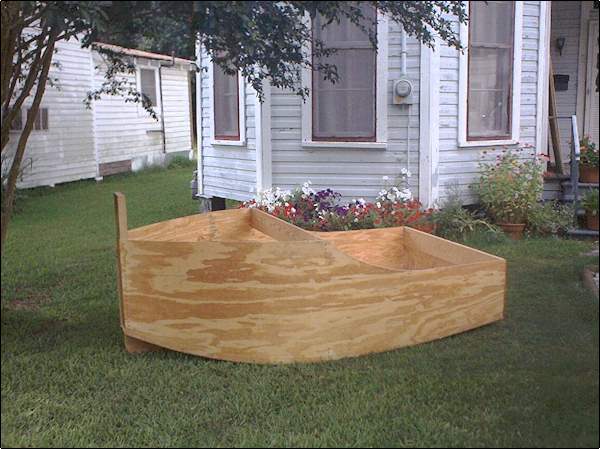

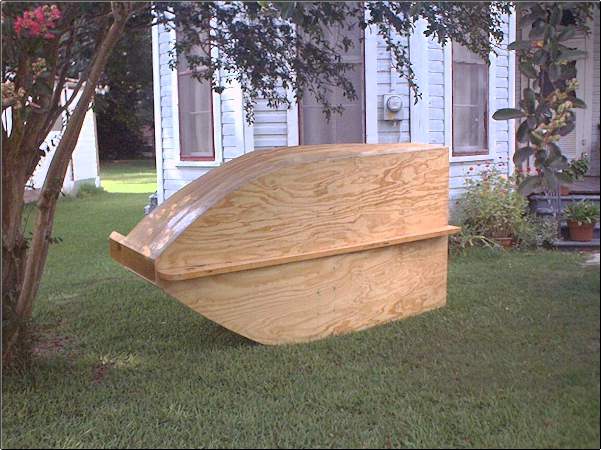

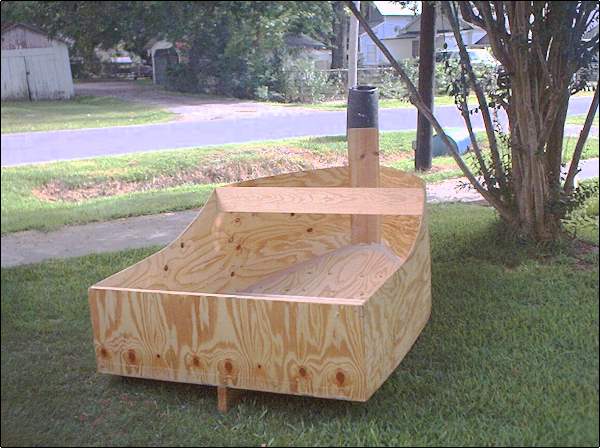

Снимки на недостроения прототип:
|
|
